전기차 냉각 시스템 변화: 배터리·인버터·모터 냉각 구조의 진화

목차

전기차 냉각 시스템 설계 분석: 배터리·인버터·모터 냉각 구조와 통합 열관리 전략

  전기차 냉각 시스템은 더 이상 배터리 온도를 단순히 낮추는 보조 계통이 아니다. 고속충전, 고전압 플랫폼, SiC 인버터, 고출력 모터, 히트펌프, 통합 열관리 모듈이 동시에 적용되면서 배터리 냉각(Battery Cooling), 인버터 냉각(Inverter Cooling), 모터 냉각(Motor Cooling), 냉매/냉각수 회로(Refrigerant/Coolant Circuit), 멀티웨이 밸브(Multi-way Valve), 전동식 펌프(Electric Coolant Pump)의 설계가 차량 성능·주행거리·내구·원가를 함께 좌우하는 핵심 설계 영역으로 이동하고 있다.



  현재 확인 가능한 공개자료 기준으로 보면, 학술 논문은 배터리 열관리(Battery Thermal Management System, BTMS)의 온도 균일도와 제어 전략, 전력전자 냉각의 열유속·접합온도·패키지 신뢰성을 강조한다. 반면 특허자료는 배터리 루프와 구동계 루프를 병렬 또는 직렬로 전환하는 밸브 구조, 라디에이터 공유, 히트펌프와 냉각수 회로의 통합, 일체형 밸브 모듈의 유로 제어를 중심으로 차별화되고 있다. 업체자료와 기사자료는 칠러, 냉각판, 고전압 냉각수 히터, 열관리 모듈, 저전도 냉각유체, 침지냉각, 통합 전장 구조로 산업 적용 방향이 이동하고 있음을 보여준다.



  이 글은 전기차 냉각 시스템을 “부품 단품”이 아니라 “설계 → 해석 → 시험 → 검증 → 양산 → 시장 적용”의 관점에서 분석한다. 특히 배터리·인버터·모터 냉각 구조의 차이, 냉각수 유량 분배, 압력강하, 열성능, 누설, sealing, 내구, 제어응답성, 패키징, 제조성, 원가성, 특허/IP 포인트까지 실무 설계자가 검토해야 할 판단 기준을 중심으로 정리한다.

핵심 요약

• 전기차 냉각 시스템은 배터리, 인버터, 모터, HVAC, 히트펌프가 열적으로 연결되는 통합 열관리 아키텍처로 진화하고 있다.
• 배터리는 온도 균일도와 셀 열화 억제가 핵심이고, 인버터는 접합온도와 열사이클 신뢰성, 모터는 권선·자석 온도와 오일/수냉 조합이 핵심이다.
• 멀티웨이 밸브와 전동식 펌프는 유량을 단순 분배하는 장치가 아니라 냉각 모드, 예열 모드, 폐열 회수 모드, 고속충전 모드를 전환하는 제어 부품이다.
• 통합 모듈은 배관 길이와 부품 수를 줄일 수 있지만, 내부 sealing, 누설 경로, 압력강하, 공기빼기, 서비스성, 조립 편차 관리가 어려워진다.
• 특허 관점에서는 “루프 전환 로직”, “라디에이터 공유 방식”, “통합 밸브 내부 유로”, “히트펌프-냉각수 회로 결합”이 차별화 포인트가 된다.
• 양산 적용성은 열성능만으로 결정되지 않으며, 부품 공용화, 냉각수 충전성, 누설 검사성, 고장 진단성, 원가 구조까지 함께 판단해야 한다.

공개자료 조사 및 선별 기준

• 논문자료: 배터리 열관리, 전력전자 냉각, 제어 전략, 열유속 및 신뢰성 관련 공개 논문을 우선 검토하였다.
• 특허자료: 배터리 루프, 모터/인버터 루프, 라디에이터, 히트펌프, 통합 밸브, 냉각수 전환 구조가 명시된 공개 특허를 중심으로 선별하였다.
• 업체자료: Valeo, MAHLE, BorgWarner, DENSO, Shell 등 공개 제품/기술 페이지에서 실제 상용화 방향을 확인하였다.
• 기사자료 및 시장자료: Reuters, IDTechEx, Mordor Intelligence 등에서 전기차 시장, 열관리 유체, 통합 전장/배터리 구조 변화 흐름을 확인하였다.

1. 전기차 냉각 시스템의 기술 배경과 구조 원리

  전기차 냉각 시스템의 본질은 “서로 다른 허용 온도 범위를 가진 열원들을 하나의 차량 패키지 안에서 동시에 관리하는 것”이다. 배터리 셀은 수명과 출력, 급속충전 성능을 위해 비교적 좁은 온도 범위와 낮은 셀 간 온도 편차가 요구된다. Valeo는 리튬이온 셀이 효율과 내구를 확보하기 위해 일반적으로 15~35°C 범위에서 관리되고, 팩 내 셀 간 온도 편차도 작게 유지되어야 한다고 설명한다. 이는 냉각판 구조, 냉각수 유량 분배, 열전달 계면재(Thermal Interface Material, TIM), 셀 배열, BMS 제어와 직접 연결된다.



  반대로 인버터와 모터는 배터리보다 높은 온도 영역에서 동작할 수 있지만, 순간 열부하와 열사이클이 훨씬 가혹하다. SiC MOSFET, IGBT, 파워모듈, DC-link, 권선, 자석, 베어링, 감속기 오일은 각각 열한계와 고장모드가 다르다. 전력전자 냉각 관련 리뷰 논문은 고전력 전장부품의 패키징이 더 작아지고 전력밀도가 증가하면서 기존 공랭·일반 수냉만으로는 열유속 요구를 만족하기 어려운 경우가 증가한다고 설명한다. 따라서 냉각 시스템은 단순한 라디에이터-펌프-호스 조합이 아니라 열원별 허용온도, 응답속도, 열용량, 제어 우선순위를 반영한 다중 루프 구조로 설계되어야 한다.

1-1. 배터리 냉각 루프: 온도 균일도와 고속충전 대응

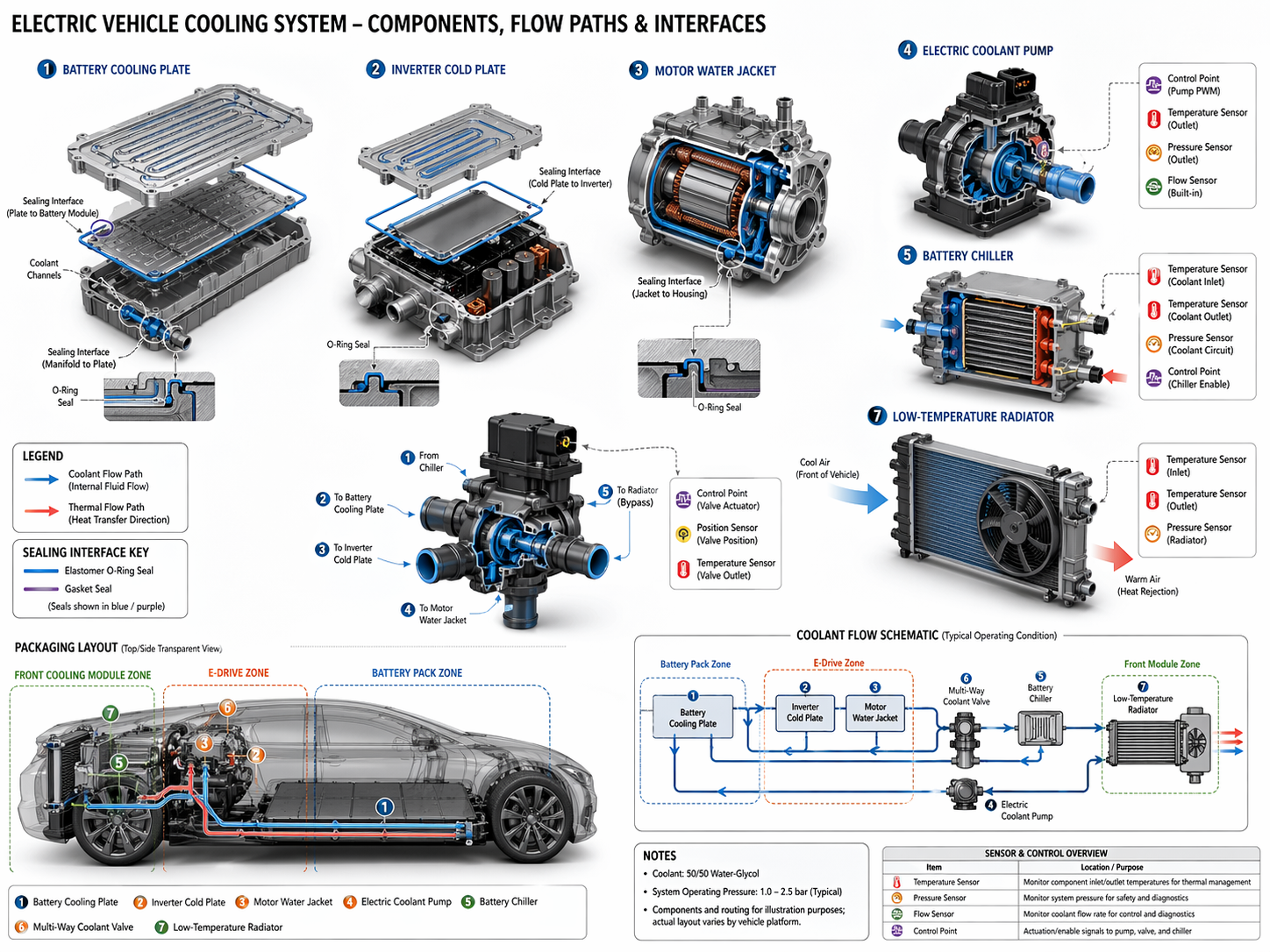

  배터리 냉각 루프는 보통 배터리 냉각판(Battery Cooling Plate), 전동식 냉각수 펌프, 냉각수 히터, 배터리 칠러(Battery Chiller), 팩 내부 온도센서, 냉각수 온도센서, BMS 제어 로직으로 구성된다. 냉각판은 셀 하부 또는 측면에 배치되며, 열전달 경로는 셀 → TIM → 냉각판 → 냉각수 → 칠러 또는 라디에이터로 이어진다. 이때 유로 단면, 채널 피치, 입·출구 위치, 병렬 채널 간 유량 편차, 냉각판 강성, 접합부 누설성이 성능을 좌우한다.



  실무적으로 배터리 냉각의 핵심은 평균 온도만 낮추는 것이 아니다. 셀 간 온도 편차가 커지면 특정 셀만 더 빠르게 열화되고, 급속충전 시 국부 hot spot이 발생하며, BMS가 전체 팩 출력을 보수적으로 제한할 수 있다. 따라서 냉각판 설계에서는 최대 온도, 평균 온도, ΔT, 압력강하, 냉각수 체류시간, 충전 조건에서의 과도응답을 동시에 봐야 한다.

1-2. 인버터 냉각 루프: 접합온도와 패키지 신뢰성

  인버터 냉각은 파워반도체 칩의 접합온도(Junction Temperature), 모듈 베이스플레이트, DBC 기판, TIM, 냉각핀 또는 냉각판의 열저항 네트워크로 해석해야 한다. DENSO는 전력카드의 양면 냉각(Double-sided Cooling)과 타원형 핀 구조를 활용해 소형화와 고전류 대응을 동시에 추구하는 방향을 공개한 바 있다. 이는 단순히 냉각수를 많이 흘리는 방식보다 열전달 면적, 난류 형성, 압력강하, 전력모듈 패키지 구조를 함께 최적화하는 접근이다.



  전력전자 냉각에서 자주 놓치는 부분은 열성능과 내구성의 충돌이다. 냉각핀을 촘촘하게 만들면 열전달 면적은 증가하지만 압력강하가 증가하고, 이물 민감도가 커지며, 캐비테이션·부식·침전 리스크가 커질 수 있다. TIM을 부드럽게 만들면 접촉저항은 낮출 수 있지만 장기 압축 영구변형, pump-out, 열사이클 후 계면 박리 문제가 생길 수 있다. 따라서 인버터 냉각 설계는 열저항 최소화와 열사이클 신뢰성 확보 사이의 균형점이 중요하다.

1-3. 모터 냉각 루프: 워터재킷, 오일 냉각, 통합 EDU

  모터 냉각은 권선(Winding), 고정자(Stator), 회전자(Rotor), 영구자석(Permanent Magnet), 하우징, 베어링, 감속기 오일의 열경로를 고려해야 한다. 전통적으로는 하우징 외곽의 워터재킷(Water Jacket)을 통해 냉각하지만, 고출력·고속화가 진행될수록 권선 말단부와 회전자 자석의 직접 냉각이 중요해진다. IDTechEx는 전기모터 열관리에서 워터-글리콜 재킷이 표준적 방식으로 사용되어 왔으나, 최근에는 직접 오일 냉각 적용이 확대되고 있으며 경우에 따라 모터 크기 저감과 열성능 향상 가능성이 있다고 분석한다.



  설계 관점에서 모터 냉각은 “냉각수 회로”만으로 끝나지 않는다. 오일 냉각이 적용되면 냉각수는 오일-냉각수 열교환기를 통해 2차적으로 열을 회수하고, 감속기 윤활·모터 냉각·인버터 냉각·배터리 예열 간 열회수 전략이 함께 논의된다. 이때 냉각수 온도 레벨, 오일 점도, 펌핑 손실, 유량 분배, 기포 혼입, 오일 분사 위치, 절연 신뢰성까지 같이 검토해야 한다.

2. 핵심 기술 분석: 기존 냉각 구조와 통합 열관리 구조의 차이

  기존 전기차 냉각 구조는 배터리 루프, 모터/인버터 루프, HVAC 냉매 회로가 비교적 독립적으로 구성되는 경우가 많았다. 이 방식은 제어가 단순하고 고장 격리가 쉬우며 개발 리스크가 낮다. 그러나 배관과 호스가 길어지고, 냉각수와 냉매 충전량이 증가하며, 펌프·밸브·브라켓·센서가 분산되어 패키징과 조립성이 불리해진다. 또한 각 루프의 폐열을 다른 영역에서 활용하기 어렵기 때문에 겨울철 히트펌프 효율, 배터리 예열, 급속충전 대응 측면에서 한계가 있다.



  최신 구조는 배터리, 모터, 인버터, 실내 HVAC, 히트펌프, 라디에이터를 하나의 열관리 네트워크로 연결한다. MAHLE는 전동식 컴프레서, 열교환기, 센서, 밸브, 냉각수 펌프를 하나의 모듈로 통합하면 배관 길이와 충전량을 줄이고 효율 향상을 기대할 수 있다고 설명한다. 다만 이러한 통합은 내부 유로의 교차점, sealing interface, 누설 경로, 압력강하, 밸브 작동 위치 오차, 공기빼기, 정비 접근성을 동시에 어렵게 만든다.

2-1. 유량 분배와 압력강하: 냉각 성능의 숨은 지배인자

  냉각 시스템의 성능은 냉각수 유량을 늘린다고 선형적으로 개선되지 않는다. 펌프 소비전력은 유량 증가에 따라 급격히 증가할 수 있고, 압력강하가 큰 냉각판이나 밸브 유로는 특정 루프의 유량 부족을 유발한다. 특히 배터리 냉각판은 병렬 채널이 많기 때문에 입구 매니폴드와 출구 매니폴드의 압력 분포가 균일하지 않으면 셀 위치별 온도 편차가 커진다.



  실무에서는 CFD 해석에서 평균 열전달계수만 볼 것이 아니라 채널별 유량 편차, 국부 재순환, 급확대/급축소 손실, 90도 턴 손실, 밸브 포트 개도별 유량계수(Cv), 펌프 맵과 시스템 저항곡선의 교점을 함께 봐야 한다. 멀티웨이 밸브가 들어가면 포트 조합마다 시스템 저항이 달라지므로 모드별 유량 밸런싱 시험이 반드시 필요하다.

2-2. Sealing과 누설: 통합 모듈의 성능보다 어려운 양산 이슈

  전기차 냉각 시스템의 통합도가 높아질수록 sealing 설계는 더 중요해진다. 배터리 루프, PE 루프, 히트펌프 루프, 칠러 연결부가 하나의 모듈 내부에 모이면 O-ring, face seal, radial seal, gasket, 용착부, 브레이징부, 플라스틱-금속 접합부가 늘어난다. 특히 회전식 멀티웨이 밸브는 포트 간 내부 누설(Internal Leakage), 외부 누설(External Leakage), 포트 미스얼라인먼트, 마찰 토크 증가, 시일 마모, 저온 고착 문제가 함께 발생할 수 있다.



  특허 관점에서도 이 부분이 중요하다. US20200269723A1은 복수의 냉각수 경로와 일체형 밸브, 히트펌프 장치를 하나의 밸브 모듈로 구성하는 개념을 제시한다. US8402776B2는 배터리 루프와 구동계 루프를 병렬 또는 직렬로 선택하는 듀얼 모드 밸브 시스템을 설명한다. 이러한 공개 특허는 단순히 “밸브가 많다”가 아니라, 어떤 모드에서 어떤 루프가 연결되고 분리되는지, 라디에이터와 칠러가 어떤 조건에서 공유되는지, 내부 sealing 면이 어떤 역할을 하는지가 IP 차별화의 핵심임을 보여준다.

2-3. 제어응답성과 열관성: 빠른 제어가 항상 좋은 것은 아니다

  배터리와 냉각수 회로는 열용량이 크기 때문에 온도 응답이 느리다. 반면 인버터 칩과 모터 권선은 열용량이 작고 국부 열부하가 빠르게 변한다. 따라서 냉각수 펌프와 밸브를 빠르게 제어해도 배터리 평균 온도는 즉시 변하지 않는 반면, 인버터 접합온도는 짧은 시간에도 상승할 수 있다. 이 차이를 이해하지 못하면 제어기는 배터리 냉각을 우선하다가 인버터 보호를 놓치거나, 반대로 PE 냉각을 과도하게 우선하면서 배터리 급속충전 조건을 악화시킬 수 있다.



  실무 제어 전략은 최소한 냉각수 온도, 배터리 셀 온도, 인버터 모듈 온도, 모터 권선 추정온도, 펌프 전류, 밸브 위치, 외기온, 냉매 압력, 컴프레서 구동상태를 함께 봐야 한다. 고급 제어에서는 모델 기반 제어(Model Predictive Control, MPC), 열상태 추정, 고장 진단, 예측 냉각, 급속충전 전 pre-conditioning이 결합된다. 다만 양산에서는 센서 비용, 계산 부하, 진단 로직 복잡도, 기능안전 요구사항까지 고려해야 하므로 제어 복잡도를 무조건 높이는 것이 정답은 아니다.

3. 실무 적용 및 개발 검토 포인트

  전기차 냉각 시스템 개발은 시스템 아키텍처 선정에서 시작해 부품 사양, 유로 설계, 열해석, CFD, 내구시험, 환경시험, 누설시험, 조립성 검토, 원가 검토, 서비스 진단까지 연결되어야 한다. 특히 배터리·인버터·모터 냉각은 서로 다른 열원 특성을 갖기 때문에 동일한 냉각수 회로 안에 넣을지, 분리할지, 특정 모드에서만 연결할지에 대한 판단이 초기 설계 단계에서 결정되어야 한다.

3-1. 설계 단계 체크리스트

• 열원 정의: 배터리, 인버터, 모터, OBC, DC-DC, 감속기 오일, 실내 HVAC의 최대 열부하와 연속 열부하를 분리한다.
• 온도 레벨 정의: 배터리 셀 목표온도, PE 모듈 허용온도, 모터 권선/자석 한계온도, 냉각수 입·출구 목표온도를 구분한다.
• 루프 구성: 배터리 루프와 모터/인버터 루프를 분리, 병렬, 직렬, 선택 연결 중 어떤 구조로 가져갈지 결정한다.
• 밸브 로직: 냉각, 예열, 급속충전, 폐열 회수, 저온 주행, 고온 등판, 고장 안전 모드를 정의한다.
• 압력강하 예산: 냉각판, 칠러, 라디에이터, 밸브, 호스, 매니폴드별 압력강하 budget을 사전에 배분한다.
• 패키징 기준: 충돌 영역, 서비스 공간, 냉각수 충전/배출, 공기빼기, 호스 조립 방향, 누설 검사 접근성을 함께 검토한다.

3-2. 해석 및 시험 검증 포인트

  해석 단계에서는 1D 시스템 해석으로 펌프 맵, 밸브 개도, 라디에이터 성능, 칠러 성능, 배터리 열부하, 인버터 손실, 모터 손실을 연결해야 한다. 이후 3D CFD로 냉각판 채널, 밸브 내부 유로, 인버터 핀 구조, 모터 워터재킷, 매니폴드 압력 분포를 검증한다. FEA는 냉각판 브레이징부, 플라스틱 하우징, 밸브 시일 면압, 열팽창 차이에 따른 응력 집중을 확인하는 데 사용된다.



  시험 단계에서는 열성능 시험과 내구시험을 분리해서 봐야 한다. 열성능은 정상상태 냉각능, 과도응답, 고속충전 조건, 저온 예열, 고온 등판, 급가감속 반복 조건을 확인한다. 내구는 압력 펄스, 열충격, 냉각수 부식, 진동, 밸브 작동 반복, 시일 마모, 펌프 캐비테이션, 냉각수 오염, 기포 혼입, 브라켓 피로, 호스 클램프 누설을 포함해야 한다.

3-3. 양산성과 원가성 판단 기준

  통합 열관리 모듈은 부품 수를 줄이는 장점이 있지만, 반드시 원가가 낮아지는 것은 아니다. 금형이 복잡해지고, 하우징 정밀도와 용착 품질이 올라가며, 내부 누설 검사 공정이 추가될 수 있다. 또한 하나의 모듈에 펌프, 밸브, 센서, 열교환기가 통합되면 단일 부품 불량이 전체 모듈 교체로 이어질 수 있어 서비스 비용이 증가할 수 있다.



  따라서 양산 적용성은 BOM 절감만으로 판단하면 안 된다. 조립 공정 수, 냉각수 충전 시간, 누설 검사 시간, EOL 시험 설비, 하우징 재질, 용착 방식, 시일 단가, 센서 공용화, 소프트웨어 캘리브레이션, 고장 진단 코드, 보증 리스크까지 포함한 총비용 관점으로 판단해야 한다. 결국 좋은 전기차 냉각 시스템은 열성능이 높은 구조가 아니라 “성능·내구·원가·서비스성·IP 리스크가 균형 잡힌 구조”다.

4. 참고자료 관점 통합 분석: 학술 근거 vs 산업 적용 vs IP 차별화 vs 시장 흐름

  논문자료는 전기차 냉각 시스템의 기술 원리를 “열전달 성능과 제어 안정성”으로 설명한다. 배터리 열관리 리뷰 논문은 공랭, 액랭, 상변화물질, 침지냉각, 고급 제어 전략을 비교하며, 구조 설계와 제어 알고리즘이 배터리 수명과 안전성에 직접 연결된다고 해석한다. 전력전자 냉각 논문은 고전력 인버터에서 열유속 증가, SiC/WBG 패키지, TIM, 히트싱크, 마이크로채널, 스프레이 냉각, jet impingement 등의 필요성을 제시한다. 즉 학술 관점에서는 “열저항 저감”과 “온도 균일도 확보”가 핵심이다.



  특허자료는 기술 원리를 실제 차량 회로로 구현하는 방법을 보여준다. US8402776B2는 배터리 루프와 구동계 루프를 병렬 또는 직렬로 전환하는 듀얼 모드 냉각수 루프를 제시하고, US11214114B2는 배터리 루프와 모터 루프, 라디에이터 밸브, 배터리 밸브를 통해 라디에이터 냉각과 칠러 냉각을 선택하는 구조를 설명한다. US20240270049A1은 PE 부품과 배터리 냉각 시 라디에이터 전체 면적 활용과 선택적 열공유를 강조한다. 특허 관점에서는 “무엇을 냉각하는가”보다 “어떤 모드에서 어떤 루프를 연결하고 분리하는가”가 더 중요하다.



  업체자료는 상용화의 방향을 보여준다. Valeo의 배터리 칠러와 배터리 쿨러 자료는 냉매 회로와 냉각수 회로의 결합, 판형 모듈 설계, R-1234yf와 R-744 대응성을 보여준다. BorgWarner는 고전압 냉각수 히터가 충전, 내구, 주행거리, 실내 난방과 연결된다고 설명한다. MAHLE는 열관리 모듈을 통해 컴프레서, 열교환기, 센서, 밸브, 펌프를 통합하는 방향을 제시한다. Shell은 단일 유체·단일 회로로 배터리, 모터, 전력전장을 냉각하는 가능성을 공개했지만, 이 접근은 절연성, 점도, 재료 적합성, 장기 오염, 서비스 인프라 측면에서 추가 검증이 필요한 영역으로 해석하는 것이 타당하다.



  기사자료와 시장자료는 왜 이 기술이 중요해지고 있는지를 설명한다. Reuters는 Stellantis와 Saft의 IBIS 시스템이 인버터와 충전 기능을 배터리에 통합해 중량, 공간, 충전시간 개선을 추구한다고 보도했다. 이는 냉각 시스템 입장에서는 배터리 팩 내부 열원 구성이 더 복잡해질 수 있음을 의미한다. IDTechEx와 Mordor Intelligence 자료는 배터리, 모터, 인버터, 실내 열관리의 통합, 열관리 유체, 히트펌프, 침지냉각, 저전도 냉각수, 통합 모듈이 향후 경쟁 축으로 부상하고 있음을 보여준다.

구분	기존 분산형 냉각 구조	최신 통합 열관리 구조	실무 판단 기준
루프 구성	배터리, 모터/인버터, HVAC가 비교적 독립	밸브와 열교환기를 통해 선택 연결	모드별 열원 우선순위와 고장 격리성 확인
열성능	개별 루프 최적화가 쉬움	폐열 회수와 히트펌프 연계 가능	배터리 ΔT, PE 접합온도, 모터 권선온도 동시 검증
압력강하	유로가 단순해 예측성이 높음	밸브 포트와 내부 매니폴드 손실 증가 가능	모드별 펌프 작동점과 유량 불균형 검토
Sealing	외부 연결부 누설 관리 중심	내부 누설, 포트 간 cross leakage, 시일 마모 중요	내부/외부 누설 기준과 EOL 검사성 확보
제어성	제어 로직 단순, 캘리브레이션 부담 낮음	모드 전환, 예측 제어, 폐열 회수 가능	센서 수, 진단 로직, 기능안전 요구사항 반영
양산성	부품 수 증가, 조립 공정 증가	모듈화 가능, 단일 부품 복잡도 증가	BOM, 금형, 누설검사, 서비스 교환 단위 비교

5. 실무 팁 박스: 개발자가 바로 적용할 검토 포인트

• 초기 아키텍처 단계: 배터리와 PE 루프를 통합할 경우, 겨울철 예열 이점과 여름철 고부하 냉각 리스크를 같은 표에서 비교한다.
• CFD 단계: 냉각판 평균 온도보다 병렬 채널별 유량 편차와 hot spot 위치를 우선 확인한다.
• 밸브 설계 단계: 포트 개도별 Cv, 내부 누설량, 시일 면압, 저온 작동 토크, 이물 민감도를 동시에 관리한다.
• 시험 단계: 열성능 시험과 누설/내구 시험을 분리하지 말고, 열충격 후 누설과 작동 반복 후 유량 편차를 반드시 확인한다.
• 특허 검토 단계: 루프 연결 모드, 라디에이터 공유, 히트펌프 결합, 통합 밸브 내부 유로를 claim chart로 비교한다.
• 양산 전 단계: 냉각수 충전성, air bleeding, EOL 누설검사, 서비스 교환 단위, 고장 진단 코드까지 설계 요구사항에 반영한다.

6. 결론: 전기차 냉각 시스템 경쟁력은 통합보다 균형 설계에 있다

  전기차 냉각 시스템은 배터리, 인버터, 모터를 각각 잘 식히는 수준을 넘어 차량 전체의 에너지 흐름을 설계하는 영역으로 확장되고 있다. 배터리 냉각은 온도 균일도와 고속충전 성능, 인버터 냉각은 접합온도와 패키지 신뢰성, 모터 냉각은 권선·자석 온도와 오일/수냉 통합성이 핵심이다. 여기에 히트펌프, 칠러, 라디에이터, 고전압 냉각수 히터, 멀티웨이 밸브, 전동식 펌프가 결합되면 냉각 시스템은 단순 배관이 아니라 차량 효율과 신뢰성을 결정하는 제어 플랫폼이 된다.



  다만 통합이 항상 정답은 아니다. 통합 모듈은 패키징과 효율 측면에서 유리하지만, 내부 누설, sealing, 압력강하, 조립 편차, 서비스성, 원가 리스크를 동반한다. 분산형 구조는 보수적이지만 고장 격리와 개발 안정성이 좋다. 따라서 실무 설계자는 통합 수준을 결정할 때 열성능뿐 아니라 내구, 제조, 원가, 정비, 특허 회피, 플랫폼 확장성을 함께 평가해야 한다.



  향후 전기차 냉각 시스템은 세 가지 방향으로 발전할 가능성이 크다. 첫째, 배터리·모터·인버터·HVAC를 통합 제어하는 열관리 소프트웨어 고도화다. 둘째, 저전도 냉각유체, 오일 냉각, 침지냉각, R-744 기반 히트펌프 등 유체와 냉매의 다변화다. 셋째, 통합 밸브·통합 열관리 모듈·통합 EDU처럼 부품 수를 줄이면서도 고장 진단과 서비스성을 확보하는 플랫폼 설계다. 결국 경쟁력은 “더 복잡한 구조”가 아니라 “차량 목표 성능에 맞게 복잡도를 제어하는 설계 능력”에서 나온다.

이런 분들께 추천합니다

• 전기차 배터리 냉각판, 칠러, 라디에이터, 냉각수 펌프, 멀티웨이 밸브를 개발하는 부품 설계자
• 인버터, 모터, EDU, 전력전자 패키지의 열관리 구조를 검토하는 선행개발 엔지니어
• EV/FCEV 열관리 아키텍처, 히트펌프, 냉매/냉각수 회로 통합 전략을 기획하는 R&D 담당자
• 열해석, CFD, 내구시험, 누설시험, EOL 검사 기준을 수립해야 하는 시험/검증 담당자
• 통합 열관리 모듈, 유로 제어 밸브, 냉각 시스템 특허/IP 전략을 검토하는 기술전략 담당자

핵심 참고문헌 정리

1) 논문자료 (Journal / Conference / Review Paper)

• Ziad M. Ali, Francisco Jurado, Foad H. Gandoman, Martin Ćalasan, “Advancements in battery thermal management for electric vehicles: Types, technologies, and control strategies including deep learning methods,” Ain Shams Engineering Journal, 2024 — 배터리 열관리 방식, 제어 전략, 구조 설계 비교 참고.
• Muhammad Asim et al., “Advancements in thermal management solutions for electric vehicle high-power electronics: Innovations, cooling methods, and future perspectives,” Journal of Energy Storage, 2025 — 인버터/전력전자 냉각, WBG 소자, TIM, 마이크로채널, 신뢰성 이슈 참고.
• SAE International, “Review of Production Electric Vehicle Battery Thermal Management Systems and Experimental Testing of a Production Battery Module,” 2024 — 양산 EV 배터리 열관리 시스템과 시험 관점 참고.
• SAE Technical Paper 2024-28-0053, “e Vehicle Cooling System Approach for Off-Highway Machines,” 2024 — 다중 냉각 루프와 차량 적용 조건 참고.

2) 특허자료 (Patent)

• US8402776B2, “Thermal management system with dual mode coolant loops,” Tesla Motors, 2013 — 배터리 루프와 구동계 루프의 병렬/직렬 전환, 듀얼 모드 밸브 구조 참고.
• US11214114B2, “Electric vehicle thermal management system,” Ford Global Technologies, 2022 — 배터리 루프, 모터 루프, 라디에이터 밸브, 배터리 밸브 구성 참고.
• US20200269723A1, “Cooling system for electric vehicle,” Hyundai Motor / Kia, 2020 — 일체형 밸브, 복수 냉각수 경로, 히트펌프 장치, 밸브 모듈 구조 참고.
• US20240270049A1, “Integrated thermal management system,” 2024 — PE 부품과 배터리 냉각 시 라디에이터 공유, 선택적 열공유, 회로 compact화 참고.
• US20220176773A1, “Integrated thermal management system for vehicle,” 2022 — 고전압 배터리, 모터, 인버터, 실내 열관리, 폐열 회수 통합 구조 참고.

3) 업체자료 (Company Technical Material / Product Page / White Paper / Brochure)

• Valeo, “Battery Chillers,” Product Page — 배터리 칠러, 냉매 회로와 글리콜 냉각수 회로 결합, R-1234yf/R-744 대응 참고.
• Valeo, “Battery coolers for electric cars,” Product Page — 배터리 적정 온도 범위, 셀 간 온도 균일도, 냉각 방식 참고.
• BorgWarner, “Thermal Management,” Product Page — 고전압 냉각수 히터, 충전·내구·주행거리·실내 난방 연계 참고.
• MAHLE, “eMobility: Thermal Management,” Company Technical Page — 전기차 열관리, e-compressor, 배터리·구동계·실내 열관리 통합 방향 참고.
• MAHLE, “Thermal management modules,” Technical Article — 컴프레서, 열교환기, 센서, 밸브, 펌프 통합 모듈 구조 참고.
• DENSO, “DENSO’s Electrification Products Adopted for TOYOTA’s New bZ4X,” 2025 — 전력전자 냉각, 타원형 핀, 양면 냉각, 소형화·고전류 대응 참고.
• Shell, “Thermal Fluid successfully cools all electrical components in an entire BEV power train,” 2025 — 단일 유체·단일 회로, 침지냉각 및 구동계 냉각 가능성 참고.

4) 기사자료 및 뉴스기사 (Industry Article / News / Market Report)

• Reuters, “Stellantis unveils lighter, faster-charging EV battery,” 2025 — 배터리 내부 전력전자 통합, 중량·공간·충전시간 개선 방향 참고.
• Reuters, “Global EV sales growth likely to slow after 20% jump in rocky 2025,” 2026 — 전기차 시장 성장과 변동성, 비용 경쟁 압력 참고.
• Reuters, “CATL launches battery innovations to strengthen global market leadership,” 2026 — 급속충전, 고효율 배터리, 배터리 기술 경쟁 흐름 참고.
• IDTechEx, “Thermal Management for Electric Vehicles 2025-2035,” Market Report Page — 배터리·모터·전력전자·실내 열관리, 유체·재료·통합 모듈 시장 흐름 참고.
• Mordor Intelligence, “Electric Vehicle Thermal Management System Market Size & Share,” 2025 — EV 열관리 시장 규모, 배터리 냉각·모터/인버터 냉각·통합 루프 동향 참고.

5) 기타 참고자료 (Standard, Public Report 등)

• MOTOR, “EV Thermal Management Fluid Demand to Exceed 880 Million Liters by 2035,” 2024 — 물-글리콜, 오일, 냉매, 침지유체 수요와 적용 부위 참고.
• DENSO Europe, “How DENSO develops electrical inverters,” Technical Article — 인버터 구동 IC, 모터 제어, 전력반도체 보호 기능 참고.
